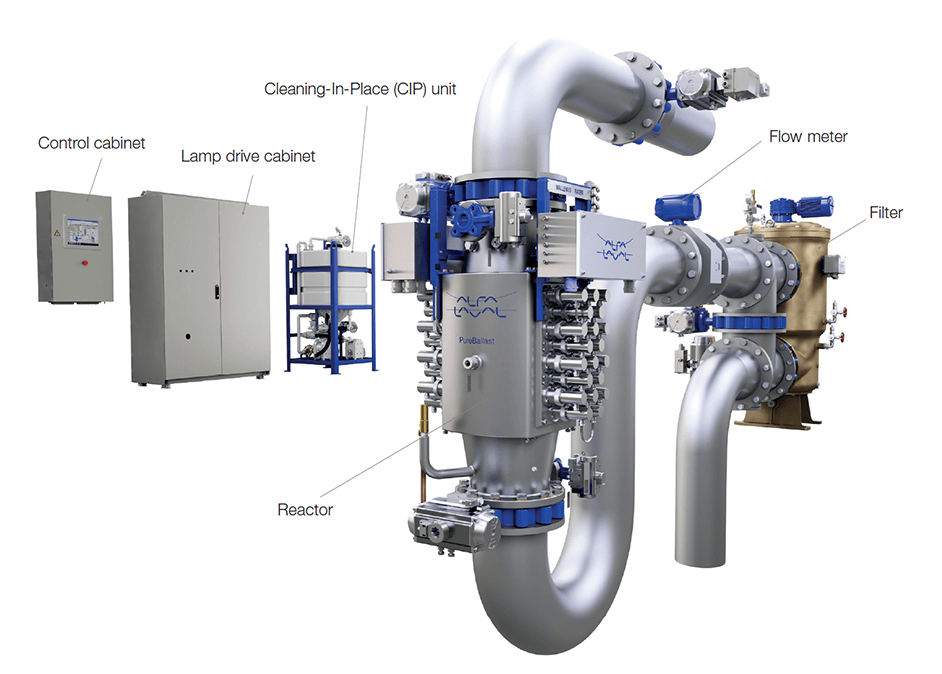

O PureBallast 3 combina filtragem inicial com tratamento UV aprimorado em um reator especialmente projetado. O PureBallast 3 Compact Flex, mostrado aqui, é o sistema ideal para a maioria das embarcações, devido ao pouco espaço necessário e alta flexibilidade de instalação.
O Alfa Laval PureBallast 3 usa uma forma avançada de tratamento UV, desenvolvida em cooperação com Wallenius Water. Ele faz without a adição de sal ou químicos, mesmo quando operando em água limpa.

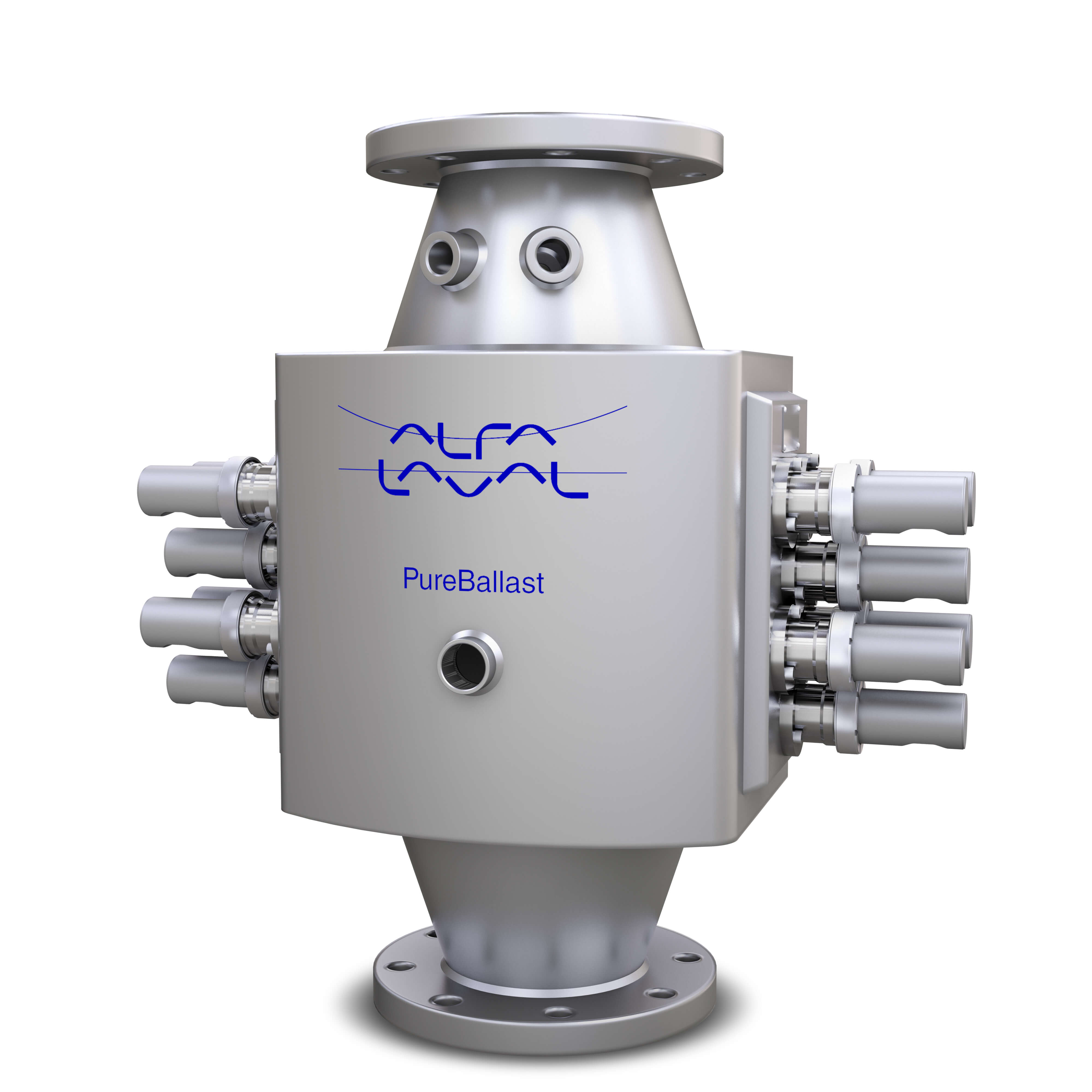

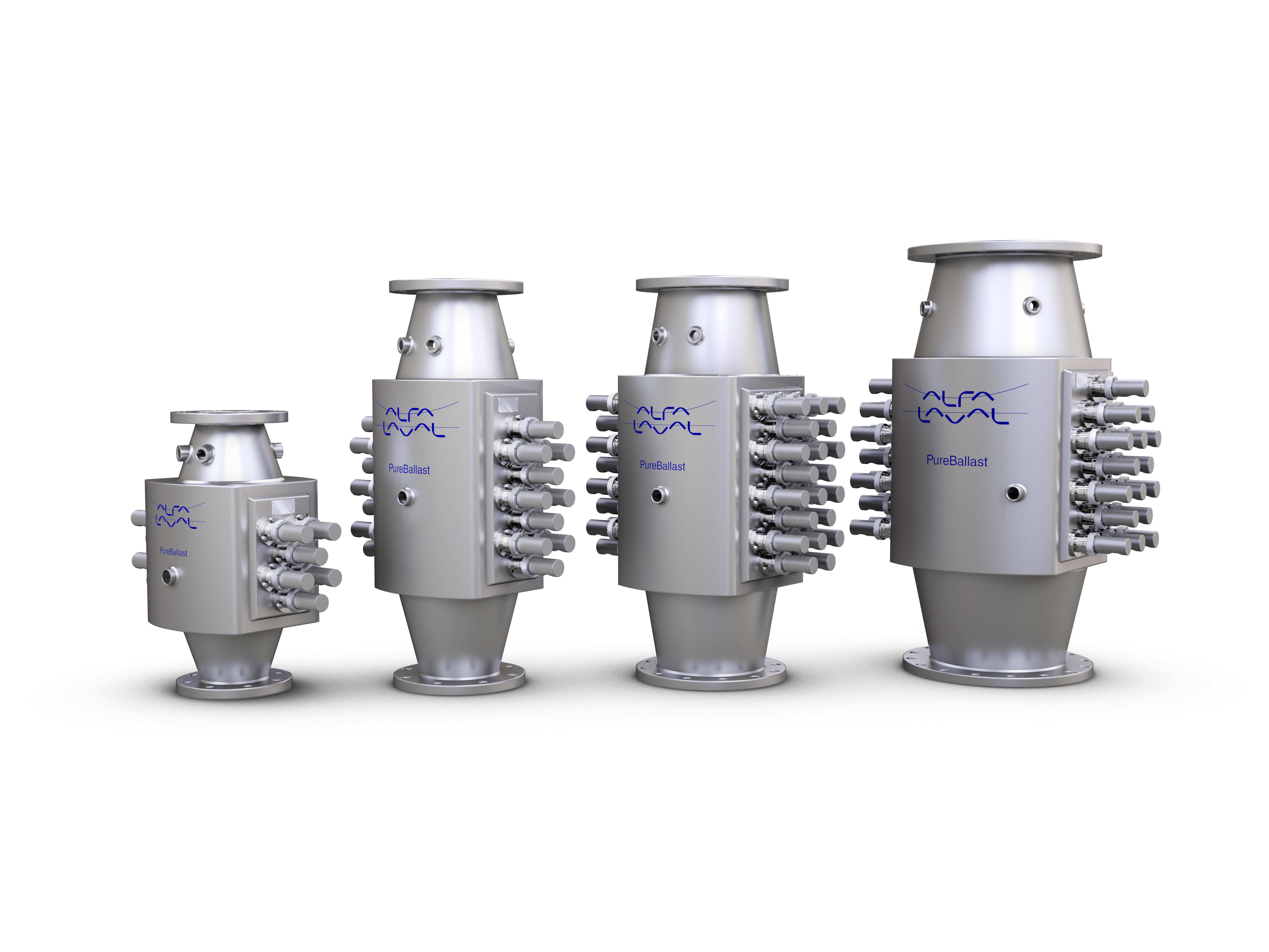

Desinfecção biológica, que é o processo principal de tratamento, acontece no reator UV avançado. O reator tem um interior de fluxo otimizado que garante alta turbulência e a concentração da dose UV.

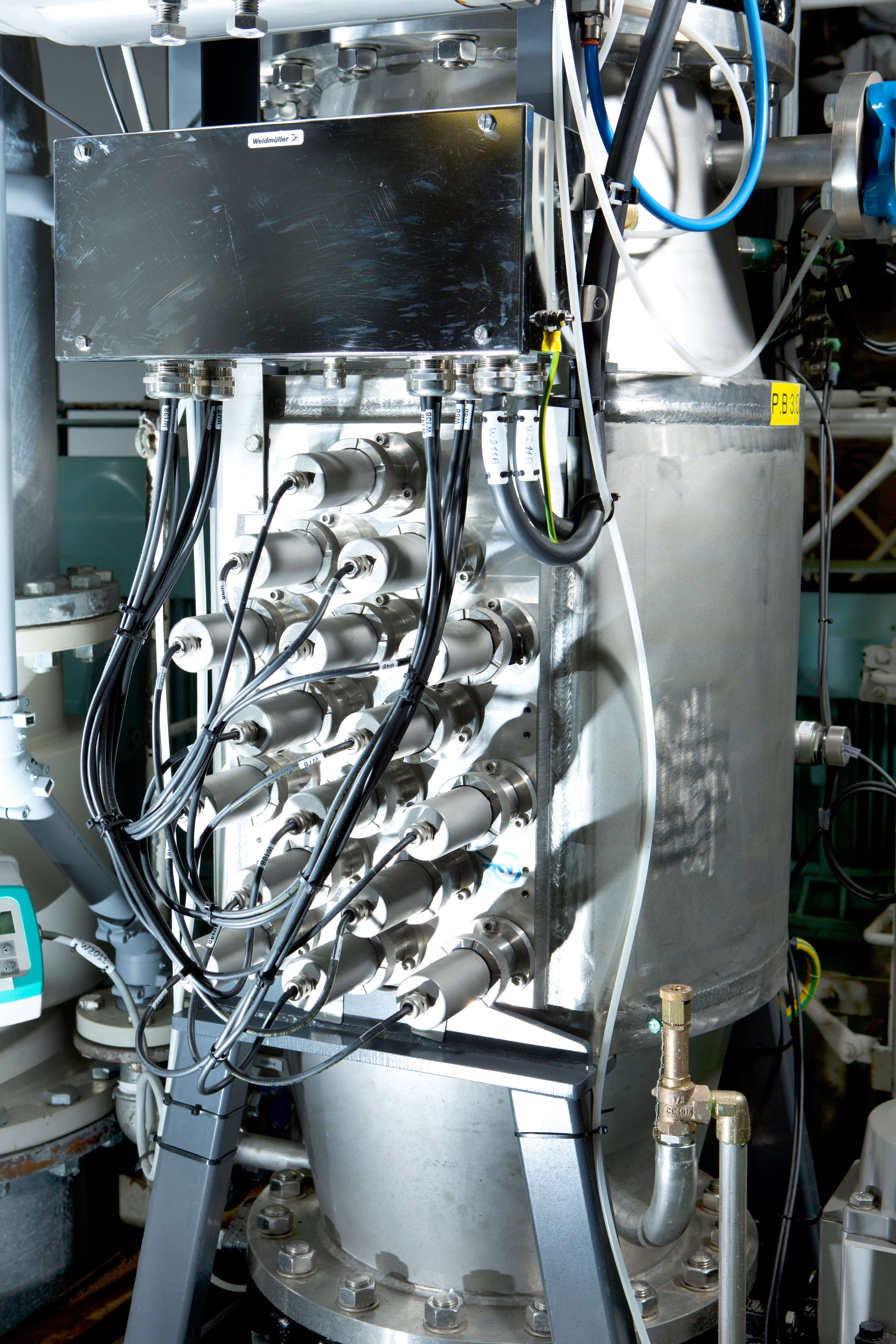

As lâmpadas UV de média pressão no reator usam mangas de lâmpada de quartzo sintético especialmente projetadas. Estas mangas exclusivas suportam a transmissão de um amplo espectro de largura de onda e fornecem mais luz UV durante a desinfecção. Combinado com o design interno do reator, isto garante a dosagem UV ideal e baixo consumo de energia.
Apoiando o reator, está o estágio filtro, usado para remover qualquer organismo e partícula maior antes da desinfecção biológica. Isto melhora a qualidade da água para tratamento, especialmente quando operando em águas costeiras turvas e água doce.
Em combinação com o reator, o efetivo design do filtro de cesta permite tratamento em pleno fluxo of água salobra e com transmissão UV tão baixa quanto 42%.

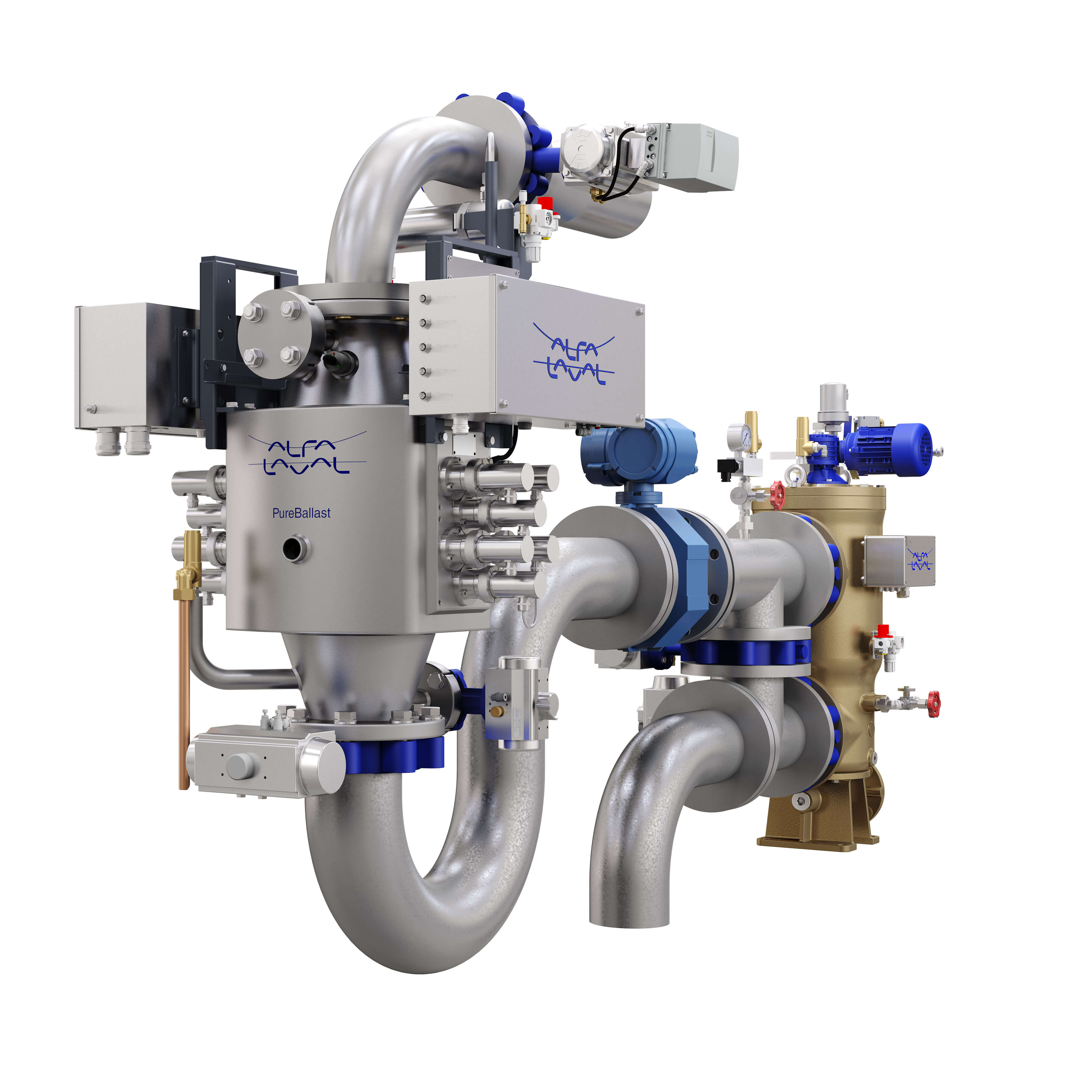

O PureBallast 3 Compact Flex é a resposta para as preocupações com espaço e flexibilidade. Ideal para a maioria das embarcações, chega como componentes soltos para a liberdade de instalação.
Disponível para fluxos de 32 a 1000 m3/h, o PureBallast 3 Compact Flex é fornecido como componentes soltos para facilitar a instalação com economia de espaço. Com um design compacto e a maior flexibilidade possível, fornece a resposta para os desafios de instalação - especialmente em retrofits e outras situações onde o espaço é vital.
As etapas de tratamento são integradas na tubulação de água de lastro como componentes em linha. Contatos plug-and-play simples reduzem o tempo e o custo de engenharia e instalação, tornando o PureBallast 3 Compact Flex perfeito para a maioria dos projetos.
Uma ampla gama de equipamentos auxiliares está disponível para apoiar a integração em qualquer embarcação, incluindo bombas de retrolavagem, pontos de amostragem, pacotes de válvulas e painéis de controle remoto.
O PureBallast 3 Compact Flex está disponível com aprovações de tipo IMO e guarda costeira (USCG).
O PureBallast 3 Compact é uma solução conveniente para fluxos menores de água de lastro. Ele integra o sistema em um módulo pronto para uso com pouco espaço.

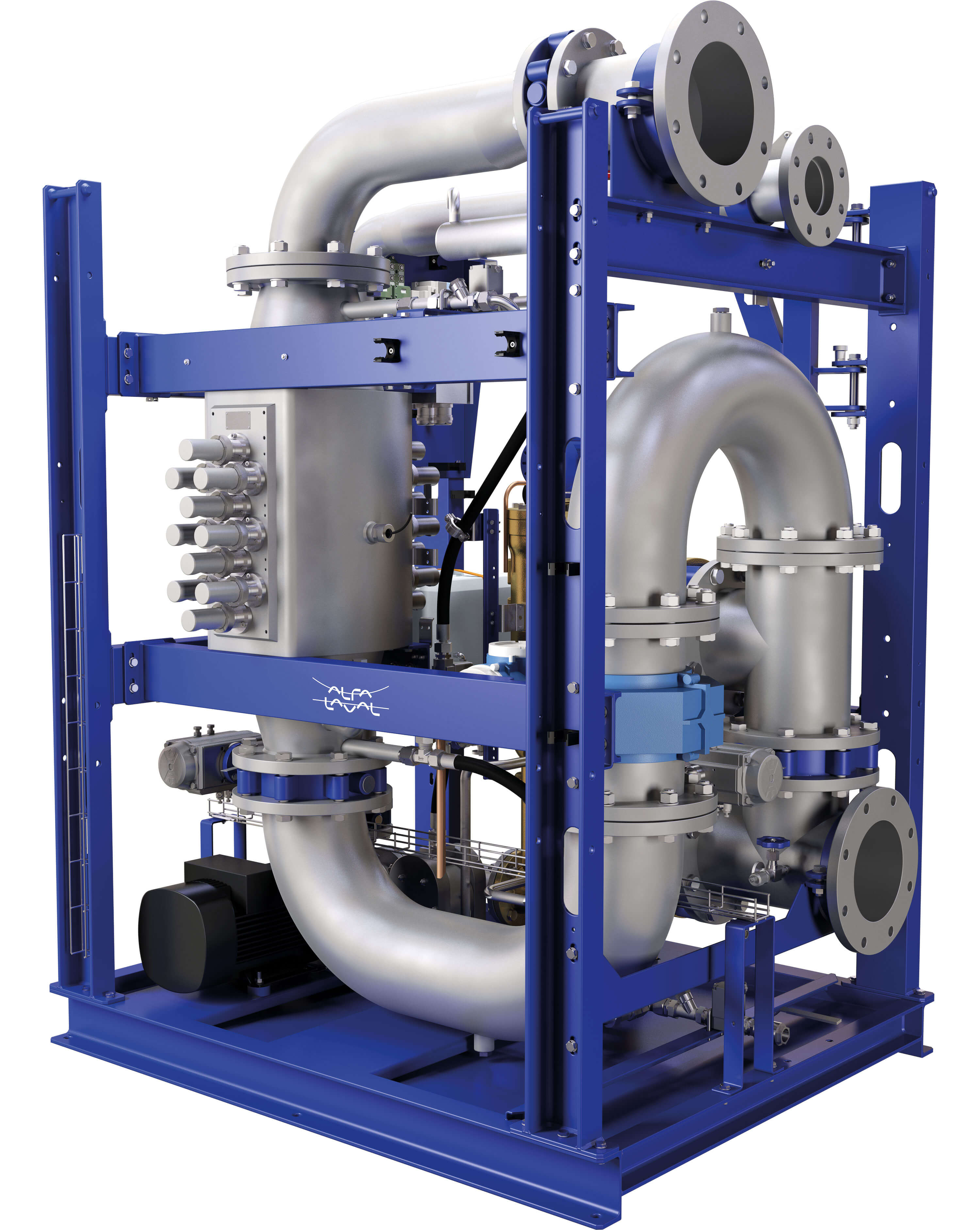

O Alfa Laval PureBallast 3 Compact pode ser fornecido como um módulo montado em skid, o que o torna não apenas compacto, mas também fácil de instalar devido à tubulação minimizada. O skid ocupa um espaço mínimo e é conectado através de contatos plug-and-play simples. Para fluxos de 32 a 300 m3/h.
Todos os componentes são incorporados no skid, além de um gabinete elétrico que é colocado de forma flexível. Este gabinete é uma combinação do gabinete de acionamento da lâmpada e do gabinete de controle de sistemas maiores.
Os seguintes componentes são incorporados no PureBallast 3 Compact montado em skid:
Uma ampla gama de equipamentos auxiliares está disponível para apoiar a integração em qualquer embarcação, incluindo bombas de retrolavagem, pontos de amostragem, pacotes de válvulas e painéis de controle remoto.

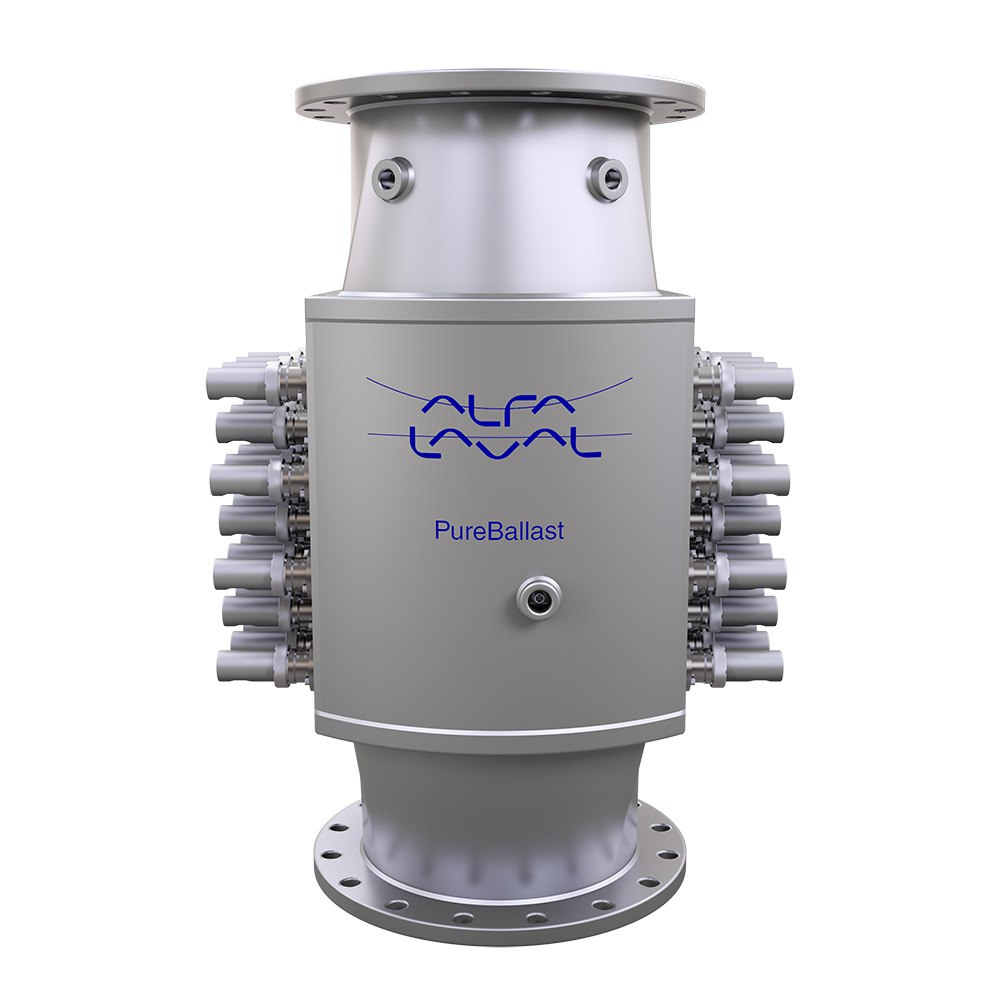

Os sistemas PureBallast 3 Std lidam com grandes fluxos de água de lastro de forma eficaz, com um tamanho de reator de 1500 m3/h, permitindo configurações de sistema simplificadas e econômicas. Para ambientes potencialmente explosivos, eles podem ser configurados como sistemas PureBallast 3 Ex, que estão disponíveis com opções de convés para navios-tanque.
Os sistemas PureBallast 3 Std podem ser configurados para fluxos grandes e possuem os mais amplos parâmetros de instalação [, incluindo o posicionamento livre de gabinetes de acionamento de lâmpada dentro de um raio de 150 m. Sistemas individuais podem suportar fluxos de 250-3000 m3/h, com sistemas duplos fornecendo cobertura para até 6000 m3/h. Como o tamanho do reator de 1500 m3/h significa que apenas um ou dois reatores são necessários, o custo e a complexidade dos sistemas de grande fluxo são mantidos a um mínimo.
Os componentes adicionais são sistemas de suporte que podem ser colocados de forma flexível para um projeto ideal.
Os mesmos componentes de tratamento e suporte são usados nos sistemas PureBallast 3 Ex (veja abaixo).
Uma ampla gama de equipamentos auxiliares está disponível para apoiar a integração em qualquer embarcação, incluindo bombas de retrolavagem, pontos de amostragem, pacotes de válvulas e painéis de controle remoto.
PureBallast 3 para grandes vazões e design-EX, configurações disponíveis para 250-3000 m3/h e vazões ainda maiores com vários sistemas.
Os sistemas PureBallast 3 Ex estão disponíveis para vazões de 250-3000 m3/h, com sistemas duplos fornecendo cobertura para até 6000 m3/h. Eles podem ser fornecidos na faixa de configurações Ex de acordo com ATEX e IECEx, Zona 1, IIC e T4. O projeto é simplificado pela colocação flexível dos gabinetes de acionamento da lâmpada, que podem estar localizados fora da zona de risco e a até 150 m de distância dos reatores que servem.
Recursos de segurança redundantes, como a conexão da temperatura do reator e sensores de nível por meio de relés que desviam o CLP, aumentam a segurança na operação.
Muitos navios-tanque usam bombas submersíveis para eliminar a necessidade de uma sala de bombas e maximizar espaço. Isto geralmente deixa espaço interno insuficiente para um sistema de tratamento de água de lastro. Por esta razão, sistemas PureBallast 3 Ex pré-montados podem ser fornecidos em uma deckhouse padronizada, com todo o encanamento interior.
Os componentes relacionados com fluxo do sistema PureBallast 3 Ex (reator UV, filtro e unidade CIP) estão contidos na deckhouse, enquanto que o gabinete da unidade de lâmpada e o gabinete de controle estão instalados fora da deckhouse e dentro da zona segura da embarcação.
Os sistemas PureBallast 3 Std and Ex estão disponíveis com aprovações de tipo IMO e guarda costeira (USCG).
O PureBallast 3 é executado em segundo plano, sendo executado em águas reguladas pela IMO com apenas 50% de seu potencial de potência operacional na maioria das situações. Ele pode então ser aumentado até a potência máxima para os cenários operacionais mais difíceis.
O PureBallast 3 é um sistema totalmente automatizado. Quando iniciado, ele passa por uma breve sequência de inicialização.

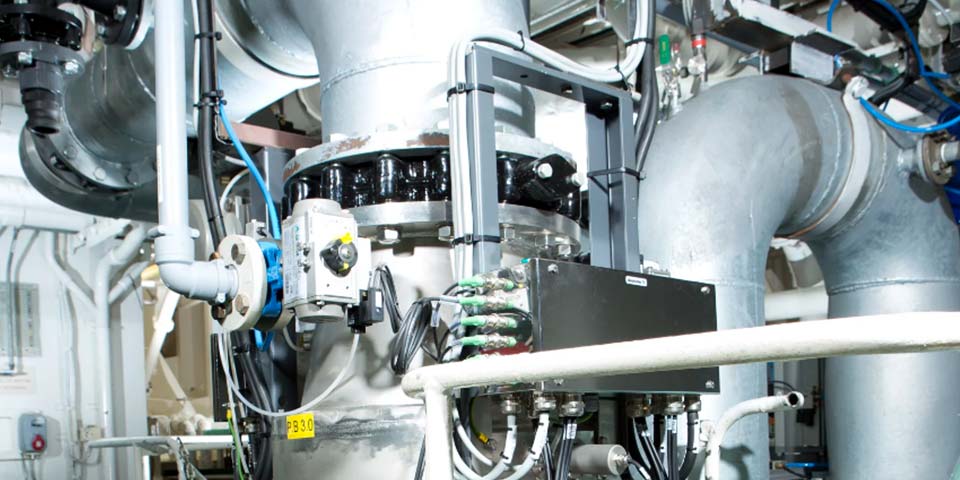

Quando o lastreamento começa, a água de lastro de entrada passa primeiro pelo estágio de filtro. Isto remove qualquer organismo e partícula grande, o que melhora a qualidade da água para tratamento. O estágio de filtro é de vantagem para a operação em águas costeiras turvas e água doce.
Depois da filtragem, a água continua pelo estágio reator, onde ela é desinfetada através de UV aprimorado antes de entrar nos tanques de água de lastro.
Uma vez que o lastreamento esteja completo, a limpeza do reator é realizada através de um ciclo Cleaning-In-Place (CIP) automático. Este ciclo é acionado imediatamente depois do lastreamento e deve ser realizado dentro de 30 horas. O estágio reator é enxaguado com água doce quando o ciclo CIP começa e preenchido com água doce quando é concluído.
O estágio filtro também é preenchido com água limpa uma vez que o lastreamento esteja concluído.
O processo de deslastro é essencialmente o mesmo que o processo de lastro. No entanto, o estágio do filtro é ignorado durante o deslastro, uma vez que a água já foi filtrada.
Depois de deixar os tanques de água de lastro, a água de lastro de saída passa pelo estágio do reator para eliminar qualquer recrescimento de microrganismos que possam ter ocorrido em trânsito. Tendo sido assim desinfectado para os limites estabelecidos, é descarregado na água receptora no local de desembarque.
A mesma sequência de inicialização e encerramento, incluindo CIP, é empregada durante o lastro e o deslastro.
A documentação abrangente do PureBallast 3 está disponível para apoiar a avaliação, projeto, instalação e operação do sistema.
A documentação do PureBallast 3 para estaleiros e outras partes instaladoras é dividida em:
A assistência direta da Alfa Laval também está disponível para auxiliar no projeto e planejamento, bem como nos processos de instalação e comissionamento.
Para obter documentação de projeto e instalação ou mais informações, entre em contato com a Alfa Laval .
Faça o download dos recursos de gerenciamento de água de lastro da Alfa Laval para saber mais sobre o PureBallast 3 e como ele se compara com outras tecnologias de tratamento disponíveis.
Com base em componentes soltos, plug and play, para liberdade de instalação.
Sistemas compactos a serem configurados como um módulo pronto para uso.
PureBallast 3 para grandes fluxos e design Ex.
As imagens abaixo podem ser baixadas para uso não comercial na discussão ou apresentação do PureBallast 3. Deve ser feita referência à Alfa Laval.
