SB Membrane Sample Valve
A válvula de amostragem de membrana SB da Alfa Laval é uma maneira compacta e econômica de coletar amostras a granel ou assépticas de tanques e tubulações em cervejarias (e outros processos higiênicos, como de alimentos e produtos lácteos) em condições estéreis. Essa válvula de amostragem asséptica é ideal para produtos altamente viscosos, como a levedura de colheita, e garante um risco mínimo de contaminação, alta precisão, capacidade de repetição excepcional e excelente confiabilidade.
Amostragem segura em linha em formato compacto
- Asséptica e esterilizável para garantir amostras higiênicas com baixo custo de investimento
- Nenhum risco de contaminação de amostra: projetada para esterilização efetiva no lugar com álcool ou vapor antes e depois de cada amostra
- Métodos de amostragem flexíveis: disponíveis na ativação manual, manual com microport para agulha hipodérmica ou versões pneumáticas
- Confiável – com classificação para pressão de 10 bar
- Procedimentos seguros de amostragem
Tecnologia

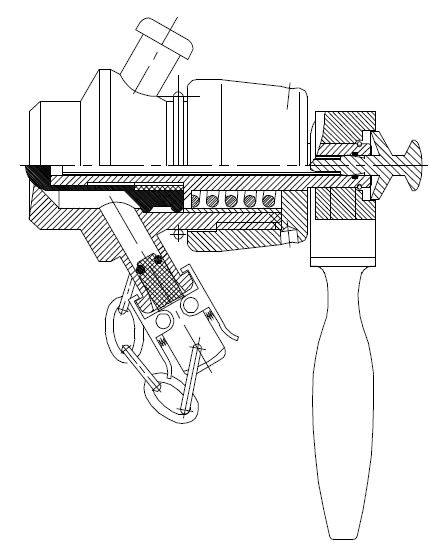

A válvula consiste de um corpo de válvula, atuador e vedação de membrana colocados na haste do atuador, que funciona como um plugue extensível. A válvula é esterilizada no lugar com álcool ou vapor. A membrana forma uma vedação direta no produto para garantir amostragem representativa e fornecer resultados repetíveis e seguros contra contaminação secundária.
A válvula está disponível em três diferentes modelos de atuador:
- Manual – para ativação manual
- Manual + Conexão micro – para ativação manual ou amostragem com o uso de uma agulha hipodérmica para penetração na membrana e coleta de amostra.
- Manual + Pneumática – para ativação manual ou pneumática quando a válvula está conectada a tubos para amostragem automática. A válvula é então fornecida com conexões de saída de tubulação
Tipo T para conexão do tanque
A válvula está disponível em três diferentes modelos de montagem:
Como funciona
Princípio de funcionamento
A válvula está disponível com três tipos diferentes de conexão: tanque, tubo e rosca. Elas funcionam com o mesmo princípio. Antes de a válvula ser aberta, o fechamento deve ser colocado na conexão da mangueira superior. Quando o manípulo é girado para a posição horizontal, a amostra começa a fluir através da saída inferior. Quando o manípulo é girado de volta para a posição vertical, a válvula se fecha e o manípulo pode ser removido, se necessário. É possível obter amostras assépticas usando um tipo de válvula especial com microport. Se você remover a tampa vermelha, poderá inserir uma agulha hipodérmica através de um canal central na membrana para obter uma amostra asséptica com a válvula na posição fechada. Após a amostragem, lave a válvula com água ou álcool. É possível esterilizar a válvula usando álcool ou vapor.
Funcionamento e limpeza
1 Válvula vedada com álcool
2 O álcool é drenado e a válvula pode ser esterilizada a vapor
3 A amostra é obtida
4 A válvula é limpa com água/álcool
5 A válvula é vedada com álcool
Saiba mais
Você pode ler mais sobre a eficiência, a praticidade e os detalhes técnicos da válvula de amostragem de membrana SB.
Parte de uma ampla série de válvulas
A Alfa Laval oferece uma linha abrangente de válvulas destinadas a aplicações higiênicas nos setores de laticínios, alimentos, bebidas, cuidados para o lar & cuidados pessoais, biotecnologia e farmacêutico.
- Alfa Laval SB Carlsberg Flask
- Válvula de amostragem de membrana SB Alfa Laval
- Conexão micro para tomada de amostra SB Alfa Laval
- Válvula de amostragem Unique Alfa Laval
Para uma gama mais ampla de válvulas, explore as diferentes diferentes categorias de produtos: válvulas esfera, válvulas borboletas, válvulas de verificação e controle, válvulas diafragma, válvulas de dupla vedação, válvulas de duplo assento, válvulas reguladoras, válvulas de amostragem, válvulas de bloqueio e válvulas de único assento.
