WideGap

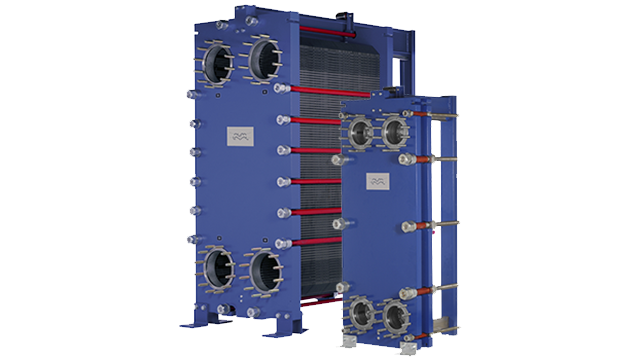

WideGap Os trocadores de calor de placas e armação com gaxeta Alfa Laval WideGap são adequados para fluidos fibrosos e fluidos que contêm partículas grosseiras. As aplicações típicas dos trocadores de calor Alfa Laval WideGap são nos processos de açúcar, bioetanol e papel e celulose. Dependendo da necessidade, os trocadores de calor WideGap podem ser configurados com canais largos-largos ou largos-estreitos. Isso torna as unidades adequadas para funções de aquecimento, resfriamento e intercâmbio
Sob Medida
O Alfa Laval WideGap é desenvolvido sob medida para manusear fluidos fibrosos e aqueles que contêm partículas grossas.
Seu design suave nas entradas garante que as fibras não fiquem presas ao passar pelo equipamento.
Equipados com características bem projetadas, os trocadores de calor Alfa Laval WideGap são fáceis de manter e possuem uma longa vida útil. Algumas das características disponíveis incluem:
- Gaxeta ClipGrip™ – uma gaxeta sem cola que oferece alinhamento superior, garantindo uma vedação perfeita e uma manutenção sem problemas.
- Gaxeta colada – uma cola epóxi de dois componentes, curada em forno, mantém a gaxeta no lugar em qualquer condição de limpeza.
Além disso, o rolo da placa de pressão, as caixas de rolamentos nos parafusos de aperto e o sistema de alinhamento de 5 pontos com suportes reforçados tornam o processo de abrir e fechar o trocador de calor rápido e fácil, sem a necessidade de ferramentas pesadas ou o risco de danificar as placas.
O Alfa Laval WideGap é rápido e fácil de modificar caso os parâmetros do processo mudem. A expertise da nossa equipe e a disponibilidade de peças proporcionam tranquilidade para você.
Tranquilidade
A rede global de serviços da Alfa Laval está sempre próxima, oferecendo suporte onde quer que você esteja.
Benefícios
- Adequado para meios fibrosos
- Padrão de placas projetado para alta turbulência e eficiência
- Fácil de limpar com equipamentos de limpeza no local (Cleaning-in-Place) ou mecanicamente
- Fácil de expandir a capacidade
Como funciona
A área de transferência de calor de um trocador de calor de placas e armação com gaxetas consiste em uma série de placas corrugadas, montadas entre a estrutura e as placas de pressão, que mantêm a pressão de projeto. A vedação entre as placas é feita com gaxetas. Para alcançar o máximo desempenho térmico e permitir uma aproximação de temperatura muito próxima, os fluidos normalmente percorrem o trocador de calor em contracorrente. O trocador de calor WideGap é desenvolvido sob medida para lidar com fluidos fibrosos, altamente viscosos e fluidos contendo partículas grossas. Devido ao padrão das placas e ao design da profundidade de prensagem, esses fluidos fluem facilmente através do trocador de calor.
A alta turbulência de fluxo entre as placas resulta em maior transferência de calor; entretanto, a consequência é a queda de pressão. Nossos engenheiros de design térmico ajudarão você a projetar e selecionar o modelo e a configuração adequados para as necessidades da sua aplicação, maximizando o desempenho térmico e minimizando a queda de pressão.
para as necessidades da sua aplicação, maximizando o desempenho térmico e minimizando a queda de pressão.
O trocador de calor WideGap pode ser configurado de diversas maneiras. Os canais podem ter uma folga larga/larga ou larga/estreita, com diferentes espaçamentos de canal. Os trocadores de calor WideGap geralmente são configurados em múltiplas passagens para garantir turbulência suficiente.
