Resfriadores de ar de superfície úmida Niagara
Os resfriadores de ar de superfície úmida WSAC® Niagara da Alfa Laval são sistemas de resfriamento e condensação personalizados de circuito fechado que combinam alto desempenho, baixo custo operacional, tamanho compacto e funcionamento confiável. Reconhecidos pelo design robusto e pela alta eficiência, são usados em várias indústrias exigentes e em aplicações onde baixas temperaturas são necessárias para melhorias no processo.
Benefícios
- Temperatura de saída de fluido do processo mais baixa possível graças ao resfriamento evaporativo
- Consumo mínimo de água – a água de resfriamento pode ser recirculada e a água de reposição pode ser de baixa qualidade
- Baixo consumo de energia
- Tamanho compacto e mais baixo custo do ciclo de vida
- Tecnologia comprovada e vida útil longa
Desempenho sustentável
A otimização dos processos de resfriamento é uma maneira direta de melhorar a sustentabilidade – tanto em termos comerciais quanto em termos ambientais. Com o equipamento certo, você maximiza o desempenho de resfriamento e a eficiência de energia, ao mesmo tempo em que mantém baixos o consumo de água e os custos de manutenção. Confira nosso folheto para saber como podemos ajudar você a melhorar as operações de resfriamento.
![WSAC closeup 640x360](https://www.alfalaval.com/globalassets/images/products/heat-transfer/wetted-air-heat-exchangers/wsac_closeup_640x360.png)
Conheça nossos especialistas
Full cooling capacity cooling systems all year round
The sustainable alternative to cooling tower systems & air coolers
Totalmente personalizado
Equipamento altamente durável
Os WSACs Niagara da Alfa Laval foram projetados para atender a exigências e padrões industriais de serviço pesado. Eles podem suportar pressões de até 2.500 psi e foram projetados para atender a especificações ASME, TEMA, PED e API. Todos os materiais em contato com o fluxo do processo podem ter certificação de material ASME completa, caso necessário. As unidades são à prova de fogo e podem ser construídas para uso em ambientes Ex.
Os tubos podem ser retos ou em forma de serpentina. Os tubos retos são os preferidos para uma mídia de processo de incrustação e quando é necessária uma leve queda na pressão. A tubulação pode ser disposta e valvulada de maneira que qualquer conjunto de tubos possa ser retirado de serviço para manutenção enquanto a unidade estiver em funcionamento.
Como padrão, todos os componentes são feitos de aço galvanizado a quente com resistência excelente à corrosão. Para aplicações com mídia corrosiva, as tubulações podem ser fornecidas em uma grande variedade de materiais, por exemplo, níveis distintos de aço inoxidável, super duplex e titânio.
Sistemas projetados sob encomenda
Todos os sistemas WSAC Niagara da Alfa Laval são exclusivos e personalizados para atender às exigências exatas das tarefas desejadas. Isso inclui temperaturas de entrada e saída, condições ambientais, vazão, presença de mídia corrosiva, queda de pressão necessária etc.
A redundância pode ser incorporada às unidades para minimizar ou eliminar o tempo de inatividade para manutenção. Isso pode incluir componentes como ventiladores sobressalentes, bombas de borrifação e até mesmo tubulações. As unidades também podem ser projetadas para resfriar diversos fluxos de processo à parte de maneira independente.
De pequeno a grande
Os sistemas WSAC vêm em todos os tamanhos, de pequenas unidades empacotadas até grandes sistemas fabricados em campo:
Sistemas empacotados
Os sistemas empacotados são unidades em skids, pré-tubuladas e pré-instaladas, completas com gabinetes de controle. Essas unidades plug-and-play testadas em fábrica garantem uma instalação rápida e fácil e mantêm baixos os custos de instalação associados.
Sistemas modulares
Nossos sistemas modulares são ideais nos quais a capacidade de resfriamento precisa ser expandida de maneira simples e eficiente. Esses WSACs de tamanho médio têm caixas feitas de aço de alto calibre e são fornecidos em módulos pré-fabricados facilmente montados no local.

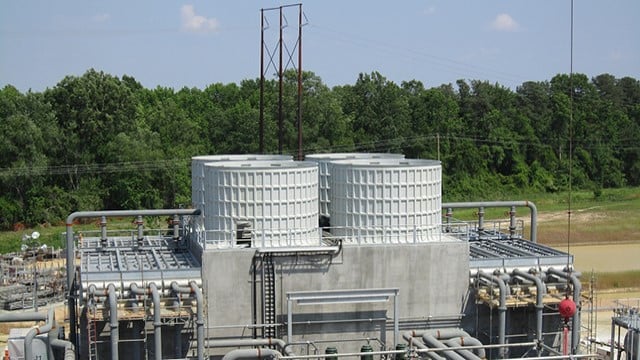

Sistemas WSAC montados em campo
Nossos maiores sistemas são montados em campo. A bacia é feita de concreto e a estrutura sobreposta pode ser feita de FRP (Fibre Reinforced Plastics, Plástico reforçado com fibra) ou concreto. Um sistema montado em campo é composto por tubulações personalizadas, que proporcionam a manutenção ideal ao longo da vida útil do sistema. Um sistema WSAC montado em campo oferece o menor custo total de propriedade para tarefas em que resfriamento/condensação de alta capacidade são necessários.
Comparação com outras tecnologias
Os sistemas WSAC produzem a temperatura de saída do processo mais fria possível em comparação com outras tecnologias. Outras vantagens do WSAC são mostradas na tabela a seguir.
Neste exemplo, as temperaturas do ar são:
Bulbo seco T = 37,7 °C (100 °F)
Bulbo úmido T = 26,1 °C (79 °F)
WSAC | Torre de resfriamento mais trocador de calor | Trocador de calor refrigerado a ar tradicional (seco) | |
Temperatura de abordagem prática | 5,6 °C (10 °F) | 8,3 °C (15 °F) no total, 5,6 °C (10 °F) para CT e 2,7 °C (5 °F) para trocador de calor | 8,3 °C (15 °F) |
Temperatura mais fria prática do processo | 31,7 °C (89 °F) | 34,4 °C (94 °F) | 46,1 °C (115 °F) |
Consumo de água | Baixo-médio | Alto | Não aplicável |
Consumo elétrico | Baixo | Médio | Alto |
Exigências de espaço | Pequeno | Médio-grande | Grande |
Custo total do sistema | Baixo-médio | Médio | Médio-alto |
Manutenção | Baixo-médio | Médio-alto | Baixo |

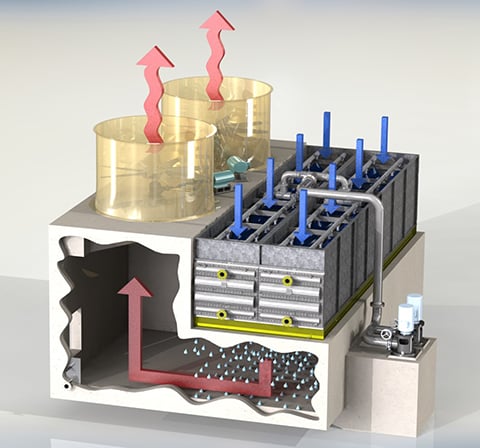

Como funciona
Alfa Laval Niagara - Um WSAC Niagara da Alfa Laval pode ser usado no resfriamento por líquido e a gás, bem como em tarefas de condensação.
A tecnologia WetSurface usada em um sistema WSAC se baseia em resfriamento evaporativo. O meio de processo a quente flui pelas tubulações de superfície principal borrifadas com água. O calor faz a água evaporar, e o vapor é removido pelos ventiladores que deslocam ar frio sobre os tubos.
A água não evaporada é coletada em uma bacia e reutilizada como água de borrifo. A mesma água de resfriamento pode ser reutilizada de 6 a 10 vezes, dependendo da qualidade da água.
Em seguida, o fluxo de ar/vapor d'água é forçado a fazer uma volta de 180°, o que efetivamente remove gotículas de água livres e minimiza a oscilação.
WSAC Niagara da Alfa Laval é um sistema de circuito fechado, o que significa que não há risco de entrada de contaminantes no fluxo do processo.
Limitações de temperatura
Para resfriamento por líquido, a temperatura máxima de entrada é 82 °C (180 °F).
Para resfriamento a gás unifásico, a temperatura máxima de entrada é 232 °C (450 °F).
Para condensação do vapor, a temperatura máxima de entrada é 82 °C (180 °F).
Reuso da água de má qualidade
Veja como os sistemas de resfriamento WSAC Niagara da Alfa Laval ajudam a aumentar o resfriamento em várias indústrias, reduzindo o consumo de água limpa por meio do reuso da água de baixa qualidade.
![water splash 640x360](https://www.alfalaval.com/globalassets/images/products/heat-transfer/wetted-air-heat-exchangers/water_splash_640x360.jpg)
Aumento da capacidade de resfriamento
Saiba como um WSAC Niagara da Alfa Laval pode melhorar a capacidade de resfriamento e reduzir o consumo de água limpa em uma usina elétrica existente, reciclando a purga da caldeira de uma torre de resfriamento.
![Icy winter landscape 640x360](https://www.alfalaval.com/globalassets/images/products/heat-transfer/wetted-air-heat-exchangers/icy_winter_landscape_640x360.jpg)
Desobstrução eficiente
Saiba como uma empresa de gás de médio porte dos Estados Unidos aumentou a produção em 25-30% aumentando a capacidade de resfriamento com um WSAC Niagara da Alfa Laval. O retorno foi em menos de um ano.
